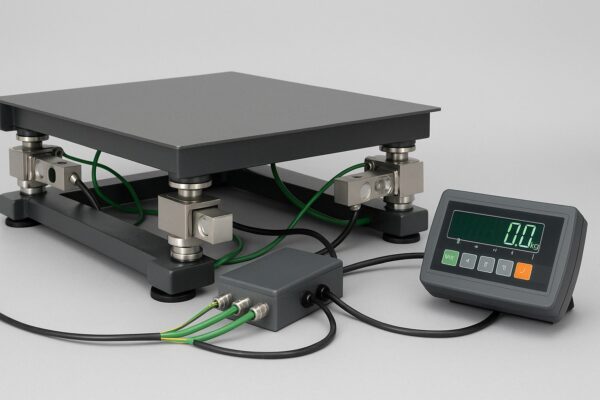

Сборка весов на четырёх тензодатчиках и весовом индикаторе: пошаговое руководство

Весы, собранные на четырёх тензодатчиках и отдельном весовом индикаторе, являются одним из самых распространённых и надёжных решений для платформ, бункеров, логистических постов и промышленных предприятий. Такая система обеспечивает стабильность, точность и надёжность даже при неравномерной нагрузке на платформу. Сборка такого комплекта требует правильного подключения датчиков, настройки схемы суммирования и калибровки через весовой индикатор.

Для чего нужна четырёхдатчиковая система

• платформа опирается на четыре точки, каждая из которых контролируется датчиком;

• равномерное распределение массы по всей площади;

• компенсация наклона, перекоса или частичной нагрузки;

• высокая точность в условиях тяжёлой промышленности.

Основные компоненты системы

1. Четыре тензодатчика (обычно — сдвигового типа или кнопочные)
   Каждый отвечает за одну опорную точку платформы. Стандартная нагрузка на датчик — от 200 кг до 2 тонн.

2. Соединительная коробка (джанкшен-бокс, Junction Box)
   Суммирует сигналы от всех датчиков в один. Позволяет выполнять балансировку (тримминг) каждого канала.

3. Весовой индикатор (терминал)
   Получает сигнал с суммирующей коробки, отображает и передаёт данные. Может подключаться к ПК, принтеру или PLC.

4. Платформа весов
   Металлическая или бетонная рама, которая опирается на тензодатчики через монтажные узлы.

5. Монтажные модули (опоры)
   Узлы, предотвращающие смещения и передающие силу строго вертикально. Могут быть с амортизацией или фиксаторами.

Пошаговая сборка весов на 4 тензодатчиках

1. Подготовка конструкции
   Устанавливается основа — рама или платформа, на которую будет воздействовать нагрузка. На её углах размещаются монтажные площадки для тензодатчиков.

2. Крепление тензодатчиков
   Каждый тензодатчик устанавливается на анкерные болты или в пазы. Между телом платформы и поверхностью пола должна быть развязка — чтобы исключить боковое смещение.

3. Соединение датчиков с джанкшен-боксом
   Каждый тензодатчик имеет 4 провода:

   • питание + (EXC+), питание – (EXC–);

   • сигнал + (SIG+), сигнал – (SIG–).
     Все они подключаются в коробку с винтовыми клеммами. Некоторые модели имеют также экранированный провод и Sense-пары.

4. Балансировка сигналов (тримминг)
   Внутри коробки есть переменные резисторы. Они используются для уравнивания выхода каждого датчика, чтобы обеспечить одинаковый вклад при нагрузке в разных точках.

5. Подключение коробки к весовому индикатору
   Сигнал суммируется и выводится через один кабель к индикатору. Подключение — по схеме, указанной в инструкции (обычно: EX+, EX–, SIG+, SIG–, SENS+, SENS–, GND).

6. Проверка и первичная настройка
   После включения индикатора нужно убедиться, что платформа обнуляется при отсутствии нагрузки. Устанавливается “0”, затем выполняется тест с грузами.

7. Калибровка системы
   Используются эталонные гири или известные массы. Через меню индикатора задаются параметры: ноль, калибровочный вес, диапазон. После чего система готова к работе.

Особенности подключения и выравнивания

• провода от всех датчиков должны быть одинаковой длины и сечением;

• рекомендуется использовать экранированный кабель;

• платформа должна быть установлена строго горизонтально (по уровню);

• важно избегать боковых усилий, вибрации и перекоса при монтаже;

• каждая точка крепления должна быть надёжной, но с возможностью компенсации небольших деформаций.

Функции весового индикатора

• отображение текущего веса, тара, брутто, нетто;

• автоматическая калибровка и обнуление;

• интерфейсы RS-232/485, Ethernet, USB, CAN;

• настройка скорости отклика, фильтрации помех;

• передача данных в 1С, WMS, MES, Excel;

• управление реле, дозатором, пневматикой.

Типовые ошибки при сборке

• отсутствие триммировки — приводит к неточностям при эксцентричной нагрузке;

• использование кабеля с низким сечением — теряется точность из-за падения напряжения;

• установка датчиков на неровной поверхности — возникают паразитные сигналы;

• отсутствие термокомпенсации — при изменении температуры показания “плывут”.

Советы по эксплуатации

• периодически проверяй платформу на наличие загрязнений и защемлений;

• проверяй показания с калиброванным грузом не реже 1 раза в месяц;

• не допускай перегрузки — даже кратковременной;

• защищай кабель от влаги и грызунов;

• не оставляй систему включённой без нагрузки в мороз без обогрева (в уличных условиях).

Заключение

Сборка весовой системы на четырёх тензодатчиках и отдельном индикаторе — это несложный, но ответственный процесс, требующий точности, выравнивания и правильного подключения. Такая конструкция обеспечивает высокую стабильность, точность и надёжность в самых разных условиях — от склада до производственного цеха. При грамотной сборке и настройке весы на 4 тензодатчиках прослужат долгие годы и сохранят точность при любой нагрузке.
